Topic flotante

PROPAGACION EN EL ESPACIO REAL

Cuando la onda es emitida y hace contacto con la superficie, esta rebota produciendo un cambio de fase total. La ecuacion de perdidas por propagacion en espacio libre no es valida.

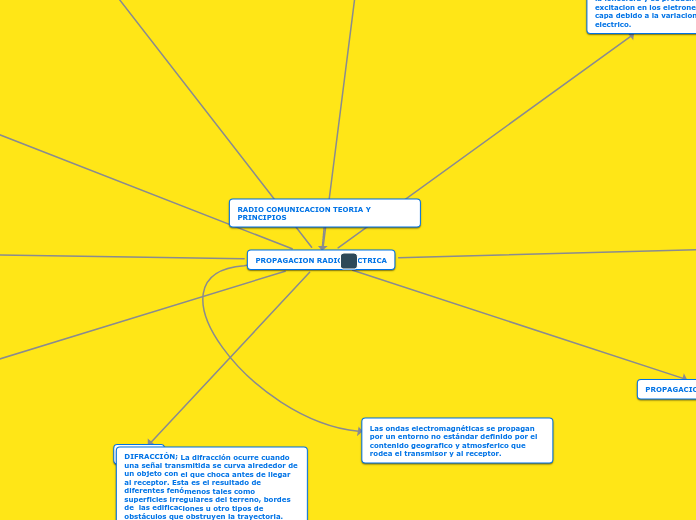

PROPAGACION RADIOELECTRICA

Subtopic

DIFRACCIÓN; La difracción ocurre cuando una señal transmitida se curva alrededor de un objeto con el que choca antes de llegar al receptor. Esta es el resultado de diferentes fenómenos tales como superficies irregulares del terreno, bordes de las edificaciones u otro tipos de obstáculos que obstruyen la trayectoria.

PRINCIPIO DE HUYGENS-FRESNEL

El fisico holandes Christian Huygens establecio en 1678 que la propagacion de un frente de onda se daba por la constante generacion de fuentes secundarias que se expande por tdo el medio a la misma velicidad.

ZONAS DE FRESNEL: ES DONDE TOMA LA FORMA DE UN ELIPSE CUYA REVOLUCION EN TRES DIMENCIONES GENERA UN VOLUMEN CON ANTENAS COMO FOCOS, DENOMINADO ELIPSOIDE DE FRESNEL.

ATENUACION ATMOSFERICA

En sistemas radio que emplean frecuencias superiores a los 12 ghz, existe un factor de atenuación significativo por vapor de agua, aire seco y el oxigeno y se encuentra a una determinada frecuencia.

EFECTO DUCTO

Cambios abruptos en el indice de refraccion de la atmosfera ocaciona que los rayos de los sistemas de radio se curven. la causa mas comun que provoca este efecto es la inversion de temperatura.

Curvatura de los rayos: Dada la forma de propagacion en las ondas espaciales, las curvas de la tierra puede llegar a tener influencia en la transmision.

Factor K: Es una cantidad escalar que modifica el radia de curvvatura de la tierra, el cual depende de la no uniformidad del indice de refraccon con respecto a una altura.

ONDA ESPACIAL: Las ondas espaciales paseen dos componentes dominantes, las ondas directas y las refleja en la superficie terrestre

ONDA IONOSFERA: Para frecuencia alrededor de 30 MHz, una onda electromaganetica ingrese en la region de la ionosfera y se producira un efecto de excitacion en los eletrones libres de esta capa debido a la variacion del campo electrico.

Centelleo; es el resultado de la no uniformidad en la concentracion de ionizacion de la capa, apreciable como variacion en la amplitud.

Retardo de grupo:tecnicamente es una medida de la dispercion de fase

ONDA DE SUPERFICIE: Para frecuencias alrededor 500kHz, esta superficial o terrestre. Una característica relevante en este tipo de propagación es que la polarización de la antena necesariamente debe ser vertical, ya que de lo contrario seria una antena extensa.

Las ondas electromagnéticas se propagan por un entorno no estándar definido por el contenido geografico y atmosferico que rodea el transmisor y al receptor.

RADIO COMUNICACION TEORIA Y PRINCIPIOS
