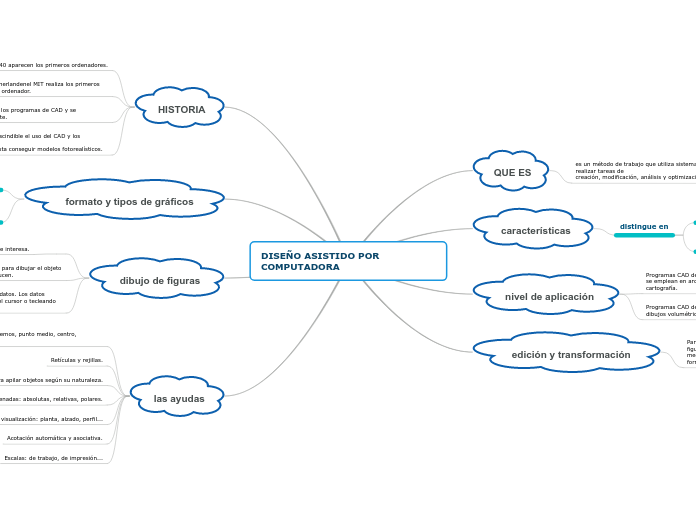

DISEÑO ASISTIDO POR COMPUTADORA

las ayudas

Escalas: de trabajo, de impresión...

Acotación automática y asociativa.

Stmas. de visualización: planta, alzado, perfil...

Stmas. De coordenadas: absolutas, relativas, polares.

Capas: para apilar objetos según su naturaleza.

Retículas y rejillas.

Referencia a objetos: extremos, punto medio, centro, intersección...

dibujo de figuras

Crea la figura que corresponde a dichos datos. Los datos solicitados pueden ser introducidos con el cursor o tecleando los valores adecuados.

El programa solicita los datos necesarios para dibujar el objeto gráfico seleccionado, y cuando se introducen.

formato y tipos de gráficos

gráficos vectoriales

Los gráficos vectoriales son gráficos de ordenador ba- sados en el uso de elementos de construcción como líneas, curvas, círculos y rectángulos.

gráficos de mapa de bits

A través de una trama de puntos que contiene los valores (colores) y situación de cada punto de la pantalla.

HISTORIA

En los 80 se hace imprescindible el uso del CAD y los programas tridimen- sionales evolucionan hasta conseguir modelos fotorealísticos.

En los 70 se desarrollan los programas de CAD y se distribuyen mundialmente.

En los años 60 Ivan Sutherlandenel MIT realiza los primeros gráficos interactivos por ordenador.

A mediados de los 40 aparecen los primeros ordenadores.

edición y transformación

Para conseguir las formas complejas trasformaremos las figuras sencillas (mover, copiar, borrar, estirar, girar, etc.) Por medio de operaciones matemáticas, manteniendo de esta forma, la exactitud que exige el dibujo técnico.

nivel de aplicación

Programas CAD de tres dimensiones. Nos permiten realizan dibujos volumétricos en las tres coordenadas del espacio.

Programas CAD de dos dimensiones: emplean dibujos planos, se emplean en arquitectura, electrónica, geodesia y cartografía.

características

distingue en

especifico

Específico: Cuando un programa ha sido creado para ser usados solo en un sector específico.

general

General: Cuando un programa puede trabajar con dibujos profesionales pero no ha sido creado para ningún sector en especial

QUE ES

es un método de trabajo que utiliza sistemas informáticos para realizar tareas de creación, modificación, análisis y optimización de un diseño.
