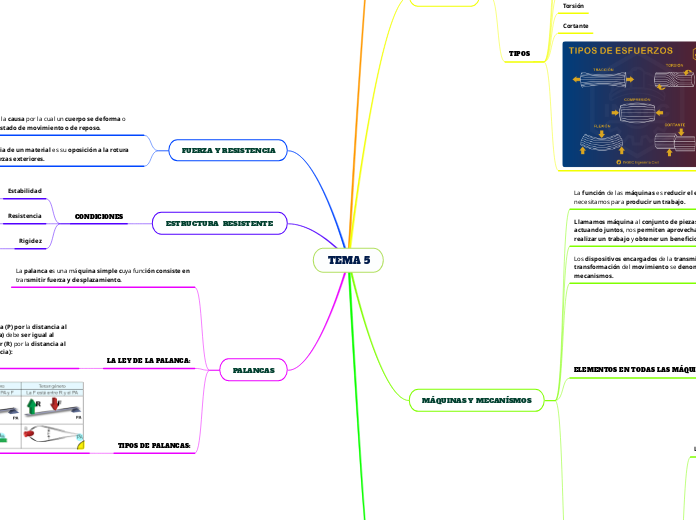

TEMA 5
ESTRUCTURAS
Una estructura es un conjunto de elemento unidos entre sí capaces de soportar los fuerzas que actúan sobre ella, con el objeto de conservar su forma.
El diseño estructural es una metodología de investigación acerca de la estabilidad, la resistencia y la rigidez de las estructuras
TIPOS
Masivas
Son estructuras muy pesadas construidas con elementos muy gruesos, anchos y resistentes.
Entramadas
Son estructuras integradas por piezas en planos verticales, horizontales o inclinados constituyendo un conjunto estructural resistente.
Trianguladas
Son estructuras construidas mediante unión de barras que van formando triángulos.
Colgadas
Son estructuras que utilizan cables o barras (tirantes) que van unidos a soportes muy resistentes (cimientos y pilares).
ESFUERZOS
El esfuerzo es el empleo de la energía propia y de la voluntad para lograr un objetivo específico.
TIPOS
Compresión
Tracción
Flexión
Torsión
Cortante
MÁQUINAS Y MECANÍSMOS
La función de las máquinas es reducir el esfuerzo que necesitamos para producir un trabajo.
Llamamos máquina al conjunto de piezas o elementos que, actuando juntos, nos permiten aprovechar la energía para realizar un trabajo y obtener un beneficio.
Los dispositivos encargados de la transmisión y/o la transformación del movimiento se denominan mecanismos.
ELEMENTOS EN TODAS LAS MÁQUINAS:
TIPOS DE MOVIMIENTOS:
LINEAL
CIRCULAR
ALTERNATIVO
OSCILIANTE
POLEAS
Las poleas se utilizan para elevar cargas pesadas. Son ruedas que tienen una acanaladura en su borde.
TIPOS
FIJAS
MÓVILES
FUERZA Y RESISTENCIA
La fuerza es la causa por la cual un cuerpo se deforma o cambia su estado de movimiento o de reposo.
La resistencia de un material es su oposición a la rotura frente a fuerzas exteriores.
(Toda acción sobre un cuerpo va acompañada por una reacción de éste.)
ESTRUCTURA RESISTENTE
CONDICIONES
Estabilidad
Para que se mantenga erguida y no se vuelque
Resistencia
Para soportar cargas sin romperse
Rigidez
Su deformación no debe de ser grande
PALANCAS
La palanca es una máquina simple cuya función consiste en transmitir fuerza y desplazamiento.
LA LEY DE LA PALANCA:
El producto de la potencia aplicada (P) por la distancia al punto de apoyo (brazo de potencia) debe ser igual al producto de la resistencia a vencer (R) por la distancia al punto de apoyo (brazo de resistencia):
P · bp = R · br

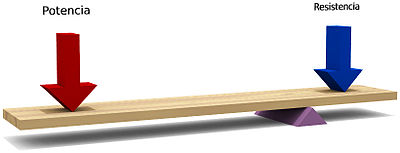

TIPOS DE PALANCAS:
